鈑金加工件生產之前，有一個工程圖繪制工序，剖視圖又是其中一部分。鈑金加工剖視圖用于表達工件的構造，內部構件的形狀用虛線表示，也就是說剖切面切零件，把觀察者和剖切面部分移去，其余部分投影所得面即為剖視圖。

（1）全剖視圖

如圖1-25所示，將帶有剖面的零件完全切開而獲得的剖面圖稱為完整剖面圖。完整截面圖主要用于外觀簡單且內部形狀復雜的不對稱零件。對于內部和外部形狀復雜的不對稱零件，可以在相同的投影方向上使用視圖和完整橫截面視圖分別表示其外觀和內部結構。

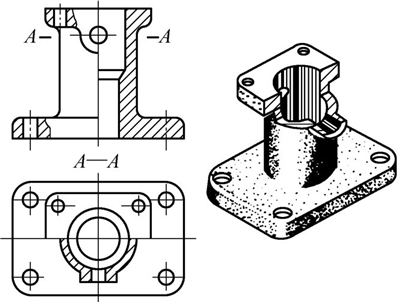

（2）半剖視圖

當機器具有對稱平面時，垂直于對稱平面的投影表面上投影的圖形可以以對稱中心線為界，該對稱中心線的一半作為橫截面圖繪制，而另一半則作為橫截面圖繪制作為頂視圖，如圖1-26所示。

當機器的結構接近對稱，并且在其他視圖中清楚地表示了不對稱部分時，也可以將其繪制為半剖視圖，如圖1-27所示。繪制半剖視圖時，請注意：當在半剖視圖中清楚地表示了機器的內部結構時，不應在視圖的另一半中畫出表示機器對稱結構的虛線。對于那些在半剖視圖中沒有清楚表示的結構，該結構可以在視圖的另一半部分剖開，如圖1-28所示。

（3）局部剖視圖

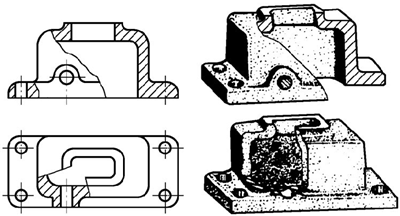

如圖1-29所示，將靴子部分用剖面截取的截面圖稱為局部截面圖。

部分截面圖是通過將輪廓圖和截面圖組合而形成的圖。輪廓部分和橫截面部分由波浪線界定。波浪線不應與其他工程圖線重疊，也不能超出切割零件的輪廓線。當切割結構為旋轉體時，將結構的中心線作為形狀部分和切去部分之間的分界線，如圖1-30所示。

該局部剖視圖具有同時表示機器的內部和外部結構的優點，并且不受機器是否對稱的條件的限制。切割的位置和范圍的大小應根據實際需要確定，因此被廣泛使用并且經常在以下情況下使用。

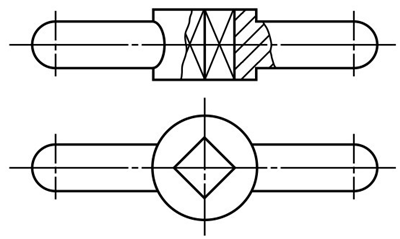

①機件對稱，但輪廓線和對稱線重合。此時應采用局部剖視圖，如圖1-31所示。

②某些規定不允許剖切的實心桿件，如軸、手柄等，需要表達某處的內部結構時應采用局部剖視圖，如圖1-32所示。

③需要保留部分外形的不對稱機件，如圖1-33所示。

（4）旋轉剖

用兩相交的剖切平面（交線垂直于某一基本投影面）剖開零件的方法稱為旋轉剖，如圖1-34所示。

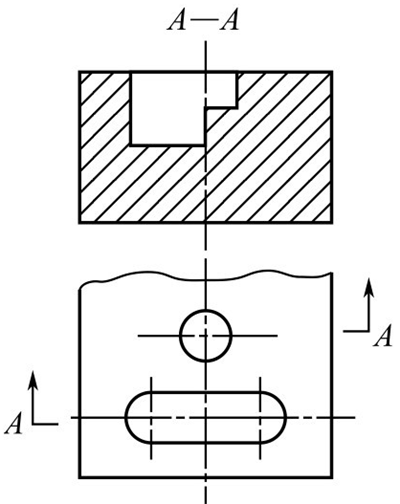

（5）階梯剖

切割具有多個平行切割面的零件的方法稱為“分段剖切”，如圖1-35所示。使用此方法繪制橫截面圖時，圖中不應有不完整的元素。當兩個元素在圖形上具有相同的對稱中心線或軸時，可以繪制每個元素的一半。在這種情況下，應將對稱的中心線或軸視為世界。

（6）復合剖

除旋轉剖、階梯剖以外，用組合的剖切平面剖開零件的方法稱為復合剖，如圖1-36所示。
