    鈑金加工件矯正原理和要求:允許變形量和偏差

    在鈑金加工量產項目中,由于數量較多,部分鈑金件在某些工序中可能達不到產品要求,需要對其鋼結構和材料進行矯正,那么具體的修正原理和要求有哪些呢?

    鈑金加工件矯正的原理與要求

    1)矯正工作原理

    由于材料較長纖維受到周圍壓縮應力影響,較短纖維受拉伸拉應力,而內部拉、壓應力要處于平衡分布狀態,就導致變形發生。所以矯正需通過外力錘擊或加熱,讓長纖維變短,短纖維拉長,使各層次纖維長度一致,應力趨向平衡。

    2)矯正允許變形量

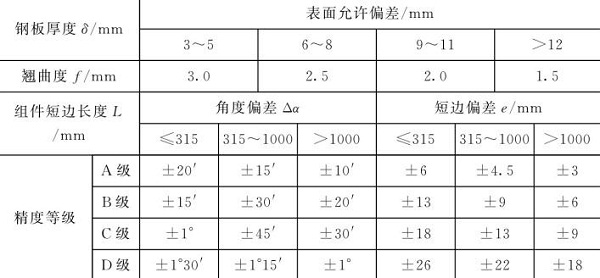

    表4-8鈑金加工件表面允許翹度與組件角度允許偏差

    1)型鋼形狀允許偏差。各種厚度的鋼板在矯正后,均需使用長度為1m的直尺進行檢查,并要求其表面翹曲度不得超過表4-8中的規定。型鋼的直線度、角鋼兩邊的垂直度、槽鋼及工字鋼翼板的垂直度允許偏差,如圖4-8a)、(b)所示,圖中f為型鋼的撓度,Δ為槽鋼及工字鋼直邊偏差。

    圖4-8鈑金加工型鋼與組件的允許偏差

    2)鈑金加工件角度允許偏差。組件角度偏差公稱尺寸是以短邊為基準邊,其長度從圖樣標明的基準點算起,若在圖樣上未標明角度而只標注長度尺寸時,則允許偏差以mm/m計算,且未標注時一般選用B級,如圖4-8c)所示,圖中α為組件角度,Δα為角度偏差,e為短邊偏差,其傾斜角度允許偏差見表4-8
